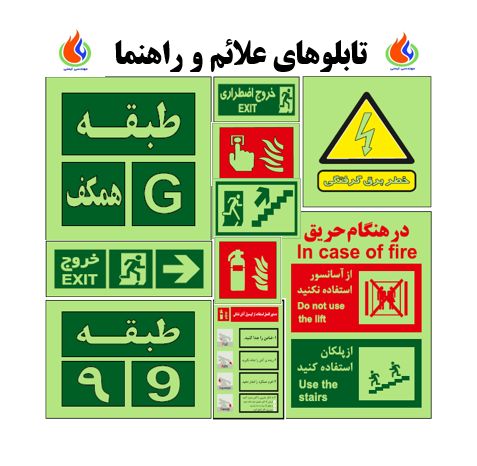

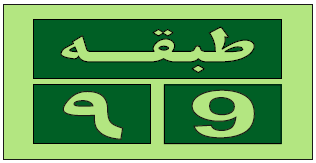

تابلوی راهنماعلائم، نشانگرطبقات روزنماوشبنما-خروج اضطراری،نشانگرطبقات،آسانسور،برق گرفتگی،کپسول آتش نشانی،مسیرخروج

پیام رسانی محیطی در صورت بهره گیری مناسب می‌تواند نقش دارای اهمیتی در تأمین سـلامت، ایمنی، بهره دهی مناسب، آسایش، بهداشت و صرفه اقتصادی فرد و جامعه، در راستای اهداف قانون نظام مهندسی و مقررات ملی ساختمان ، داشته باشد. طراحان، مهندسان ناظر و مدیران کارگاههـا و پیمانکاران و مراجع صدور پروانه ساختمانهای دولتی و عمومی و خصوصـی، کارفرمایـان و مالکـان ساختمان های در حین بهره برداری ملزم هستند تا پیامرسانی در محیط زندگی مردم را به نحو موثر و مطلوب انجام دهند. تابلوها و علائم از موثرترین ابزارهای پیامرسانی محیطی محسوب میگردند و در محل هایی که احتمال خطر تهدید کننده سلامت و ایمنی افـراد وجـود دارد، از تابلوهـا و علائـم ایمنی بهره برداری می‌شود.

باید توجه داشت که نصب علائم ایمنی ذکر شده در این مقررات نبایـد بـه منزلـه جانشـینی آن بـا دیگر اقدامات لازم برای کنترل و پیشگیری مانند نظارتهای مهندسی و اصلاح روش کـار و ایجـاد شرایط کار بی خطر تلقی شود.

اهداف

هدف کلی از تدوین این مقررات نصب و استفاده از تابلوهـا و علائـم بـه منظـور تـأمین سـلامت و بهداشت، ایمنی، آسایش و صرفه جوئی در منابع است. بدین منظور در ساخت و نصب و بکـارگیری تابلوها و علائم و در ارائه اطلاعات و هشدارهای ایمنی، باید صحیح عمل نمود تـا از نظـر سـاخت و نصب بی خطر و ایمن باشند. به لحاظ آنکه این مقررات برای تهیه تابلوهـا و علائـم مختلـف تـدوین شده، اهداف مورد انتظار از آن به قرار زیر است:

• ارائه ویژگی های کلی علائم و تابلوها برای بکارگیری بهتر آنها توسط کاربران.
• تدوین مقررات کلی تابلوها و علائم هشدار دهنده.
• تدوین مقررات برای تابلوها و علائم هشدار دهنده در ساختمانها و کارگاه ها.
• تدوین مقررات کلی تابلوها و علائم برای نصب در محوطه مجتمع هـای سـاختمانی، بـه منظـور تأمین ایمنی مردم در فضاهای عمومی و مشاع.

تعاریف و نحوه کاربرد

تابلو: ابزاری برای پیامرسانی تصویری است. ممکن اسـت دارای سـازه یـا فاقـد آن بـوده، بـه ساختمان یا دیوار الصاق شود یا روی زمین، نرده و امثال آن قرارگیرد.

علائم: پیام هایی هستند که با استفاده از رنگ، نوشتار، تصویر، نـور، گفتـار، صـوت و حرکـت، پیامی را برای آگاهی به مخاطب منتقل می‌کنند.

علائم ایمنی: علائمی هستند که توسط تابلو، رنگ، علامت نورانی(روشنایی) یا علائم صـوتی، ارتباط کلامی یا علائم ناشی از حرکت دست، توصیه ها و اطلاعـاتی دربـاره ایمنـی عمـومی و بهداشت کار را انتقال میدهند و شامل علائم تصـویری، علائـم نـورانی، علائـم نـوری، علائـم صوتی، علائم کلامی و علائم ایمنی با حرکات دست می گردند.

رنگهای دارای مفهوم ایمنی: در علائم تصویری، نورانی و نوری ایمنی، رنگ هـای خـاص دارای مفاهیم معینی است. جدول ۱ بیانکننده معنای این رنگها است.
